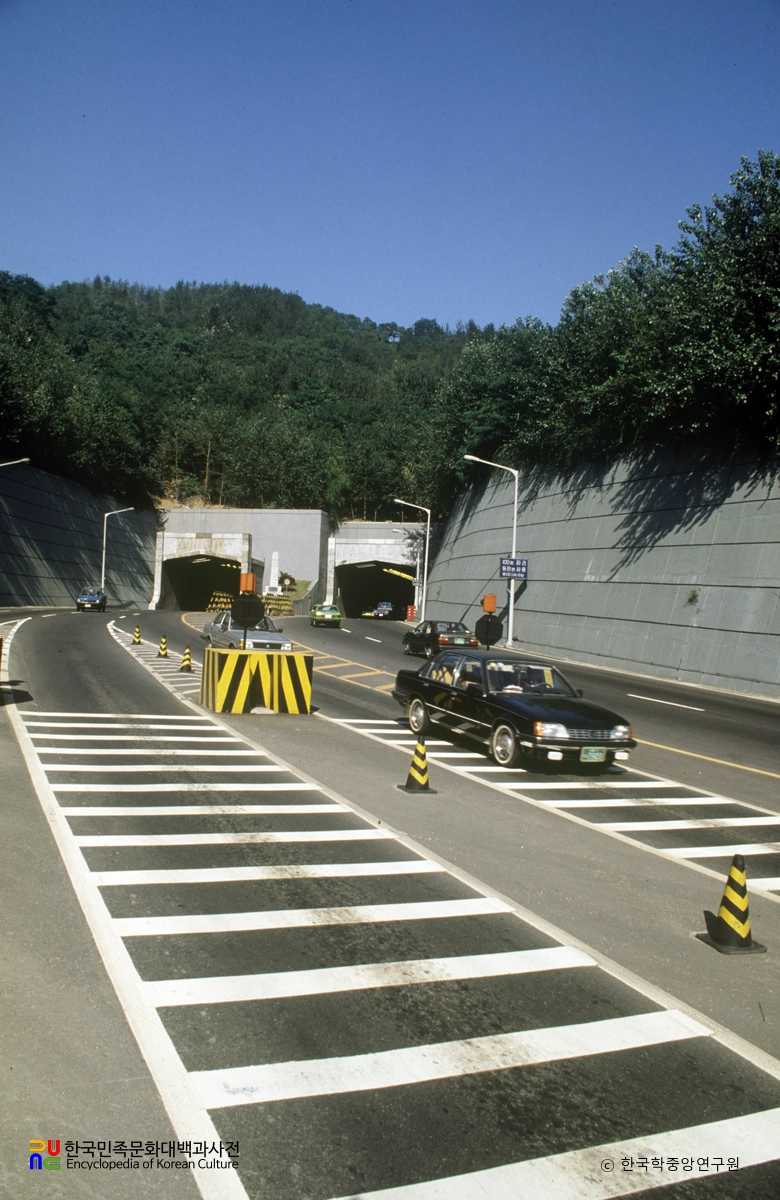

서울특별시 서대문구 현저동과 봉원동을 잇는 터널.
목차
정의
서울특별시 서대문구 현저동과 봉원동을 잇는 터널.
내용

높이 6.80m, 너비 9.0m×2, 길이 555m, 면적 9,990㎡. 1977년 4월 1일부터 1977년 8월 16일까지 삼부토건주식회사에 의하여 17억 2천만원을 들여 건설되었다.

이 터널의 단면은 순차선너비가 7.2m이고 갓길 너비 및 유지관리원의 통행에 필요한 공간이 좌우 각각 0.55m 및 1.25m로 구성되어 있는데, 수직측벽에 반단면 원호아치를 연결한 형상으로 되어 있다.

바닥면은 두께 15㎝의 콘크리트 위에 두께 5㎝의 아스팔트를 포장하였으며, 횡단구배는 1.5%로 하였다. 방수처리를 위한 라이닝의 두께는 좌우 각각 750㎜로 하였으며, 배기를 원활하게 하기 위하여 단일종단구배로 시공되었다.

마감처리에 있어서 기존단면은 본타일·스티로폼·수지를 사용한 반면 보수단면에는 자기질 타일을 바닥에서 2.8m 높이까지 덧붙였다.

참고문헌

『금화터널설계단면도』(서울특별시, 1977)
