혼천전도 (渾天全圖)

혼천전도

과학기술

유물

정의

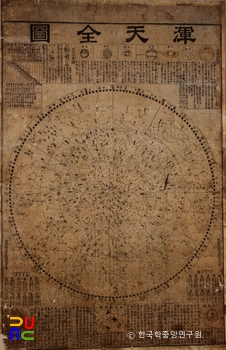

조선 후기에 작성된 천문도의 목판본.

내용

성도(星圖)의 형식은 대체로 태조 때의 천문도와 같은 전통적인 것에 유럽의 성도 형식을 절충한 것으로서, 성수(星數)는 남북항성이 모두 336좌 1,449성으로, 근남극불견성(近南極不見星)이 33좌 121성이라 적혀 있다.

이 천문도는 성도 이외에 칠정주천도(七政周天圖)·일월교식도(日月交食圖)·24절태양출입시각(二十四節太陽出入時刻)·24절신혼중성(二十四節晨昏中星)·칠정신도(七政新圖)·현망회삭도(弦望晦朔圖)·칠정고도(七政古圖) 등을 그리고 설명하고 있는 것이 특색이다.

〈칠정주천도〉는 일월 및 오성(五星)의 망원경관측도를 그림으로 나타냈는데, 토성에는 5개의 위성이 나타나 있고, 목성에는 4개가 그려졌으며, 각 행성(行星)들의 크기가 비교되어 있고, 지구로부터의 거리도 적혀 있다.

또한, 일식·월식의 원리와 현망회삭의 원리를 정확하게 도시(圖示)하였다. 〈칠정고도〉는 프톨레마이오스(Ptolemaios)의 우주계를 그렸으며, 〈칠정신도〉는 티코 브라헤(Tycho Brahe)의 우주계를 나타내고 있다. 성신여자대학교에 소장되어 있다.

참고문헌

『한국과학기술사』(전상운, 정음사, 1979)

관련 미디어

•
  혼천전도

집필자

전상운
