민도리형식 (민도리形式)

민도리형식 1

건축

개념

정의

기둥 상부에 주두를 비롯한 살미와 첨차, 익공 등의 공포부재를 사용하지 않고 기둥이 직접 보를 받도록 한 목조 구조.

내용

한국의 목조건축은 기둥 상부가 보를 받도록 하는 부분의 구성에 따라 크게 포집과 익공집^주1, 민도리집으로 구분된다. 포집과 익공집은 모두 기둥 상부에 주두가 놓이고 살미와 첨차, 익공 등의 부재를 조합하여 보를 받도록 하고 있다. 그러나 민도리집은 이러한 부재를 전혀 사용하지 않고 기둥 상부가 바로 보를 받도록 한 구조로 주택을 비롯하여 격식이 낮은 건물에 사용된 가장 간단한 형식의 건축 유형에 속한다.

민도리집은 다시 굴도리집과 납도리집으로 세분한다. 굴도리집은 둥근 단면의 도리를 사용한 것으로 도리 아래에는 장혀^주2라 부르는 장방형 단면의 부재를 사용한다. 즉 굴도리집 구조는 기둥 상부에 사개를 틀고 이 사개에 보와 장혀를 직각으로 결구한 다음 굴도리를 올려 서까래를 받칠 수 있도록 한 구조이다. 납도리집은 네모난 단면의 도리를 사용한 것으로 기둥 상부에 튼 사개에 보와 납도리를 직접 결구한 구조이다. 따라서 굴도리집은 납도리집에 비해 구조가 좀 더 복잡하고 격식이 높으며, 납도리집은 격식이 낮은 건물에 사용하는 구조이다.

민도리집 구조에서는 별도의 창방을 사용하지 않으나 굴도리집 구조에서는 장혀, 납도리집 구조에서는 납도리^주3가 창방의 역할을 겸하게 된다. 또한 기둥 위에 결구한 보 아래에는 보와 같은 방향으로 짧은 장방형 단면의 부재를 끼워 넣기도 한다. 이 짧은 부재는 기둥과 보의 결구를 보강하는 역할을 하며 ‘ 보아지’라고 부른다. 한편 ‘소로수장집’이라는 것이 있는데, 이는 굴도리집 구조의 장혀 아래 또 다른 장혀를 별도로 설치하고 이 장혀와 장혀 사이에 소로를 끼워 장식한 집을 말한다.

연원 및 변천

민도리집 구조는 가장 간단한 목조주택 구조방식이다. 그 기원은 목조건축의 시작과 함께 하는데, 삼국시대 고구려의 고분벽화 중에서 기둥 위에 바로 도리를 얹은 민도리집 구조를 볼 수 있다. 이후 민도리집 구조는 세부적인 결구 방식에 변화가 있었으나, 가장 간단한 형식의 구조로서 주택을 비롯하여 궁실과 관아, 향교, 서원 등의 부속건물 등 비교적 격식이 낮은 건물에서 흔하게 볼 수 있다.

참고문헌

『지혜로 지은 집, 한국건축』 (김도경, 현암사, 2011)

『알기 쉬운 한국건축용어사전』 (김왕직, 동녘, 2007)

『한국건축의장』 (주남철, 일지사, 1997)

『한국건축대계Ⅴ-목조-』 (장기인, 보성문화사, 1991)

주석

• 주1:

  기둥 위에 익공을 얹어 지은 집. 우리말샘

• 주2:

  도리 밑에서 도리를 받치고 있는 길고 모진 나무. ⇒규범 표기는 ‘장여’이다. 우리말샘

• 주3:

  모가 나게 만든 도리. 우리말샘

관련 항목

• 보 주생활 개념 기둥 위에서 지붕의 무게를 전달해주는 건축 부재(部材).
• 주두 건축 개념 공포를 구성하는 건물에서 기둥 상부에 올려놓은 됫박 모양의 네모난 부재(部材).
• 살미 건축 개념 공포를 구성하는 부재 중 주두 위에 보 방향으로 중첩해 설치한 장방형 단면의 긴 부재(部材).
• 첨차 건축 개념 주두, 소로 및 살미와 함께 공포를 구성하는 기본 부재로 살미와 반턱맞춤에 의해 직교하여 결구되는 도리 방향의 부재(部材).
• 도리 주생활 개념 서까래를 받치기 위해 기둥과 기둥을 건너서 위에 얹은 나무.
• 서까래 주생활 개념 목조건축물의 골격이 완성된 다음, 도리와 도리 사이에 도리와 직각이 되게 걸쳐놓는 건축 부재(部材).
• 창방 주생활 개념 공포가 구성되는 목조 건축물의 기둥머리에서 기둥과 기둥을 연결해주는 건축 부재(部材).
• 보아지 주생활 개념 기둥과 보가 서로 연결되는 부분을 보강해 주는 건축 부재(部材). 양봉.
• 소로 주생활 개념 장여나 살미 · 첨차 · 쇠서 · 익공 등의 공포재를 받치는 네모 모양의 나무.
• 고분벽화 회화 개념 무덤 안의 천장이나 벽면에 그려 놓은 그림.

관련 미디어

•
  민도리형식 1
•

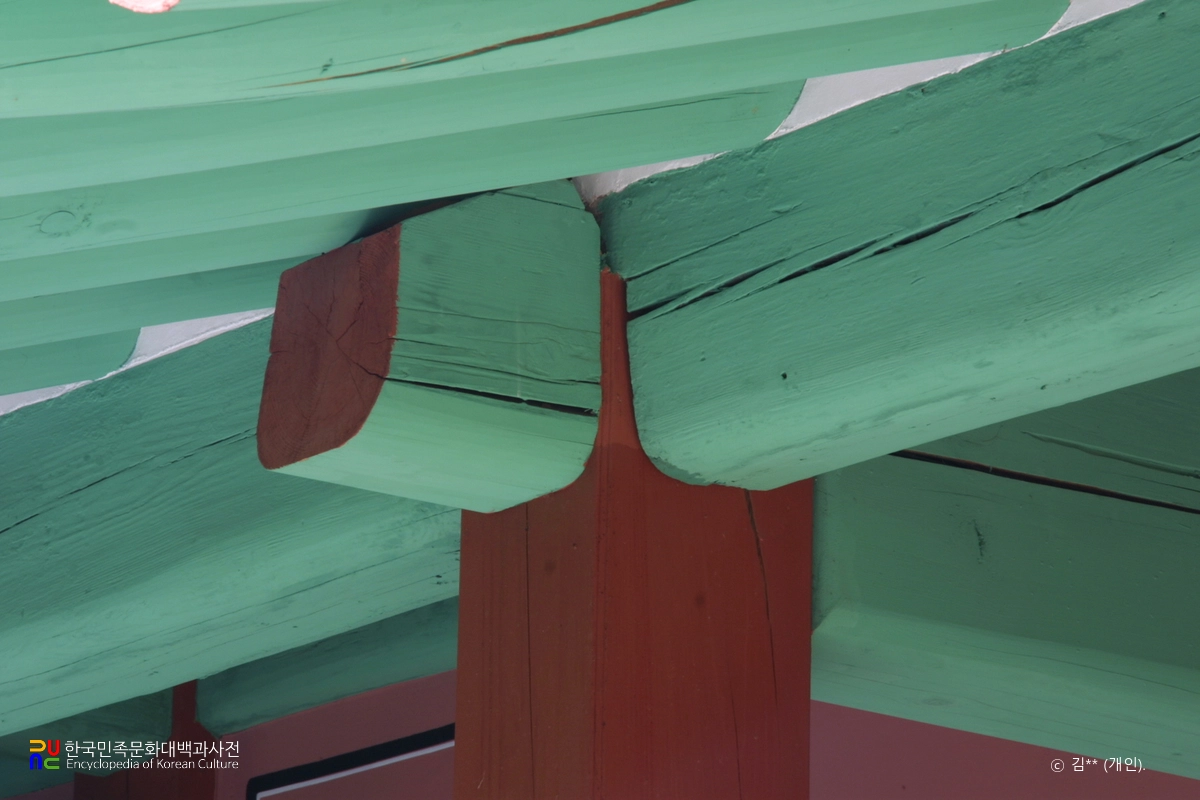

  민도리형식 2
•

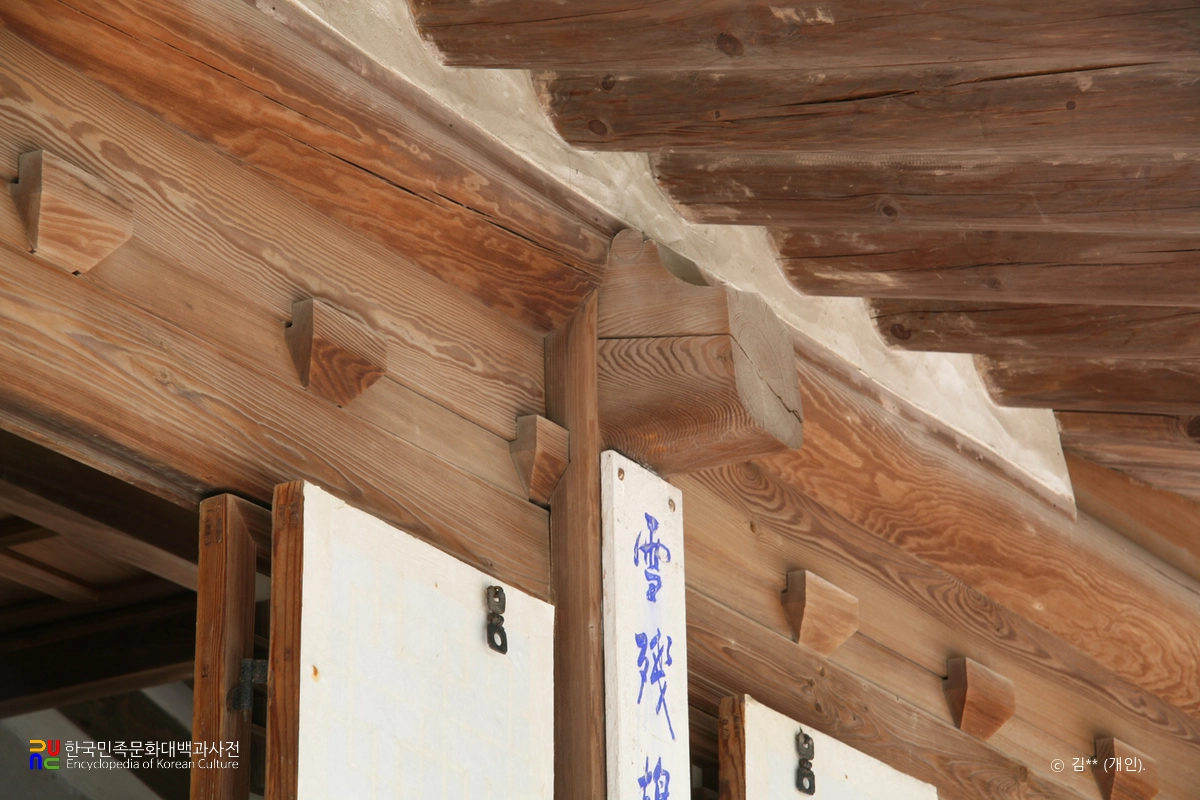

  민도리형식 3
•

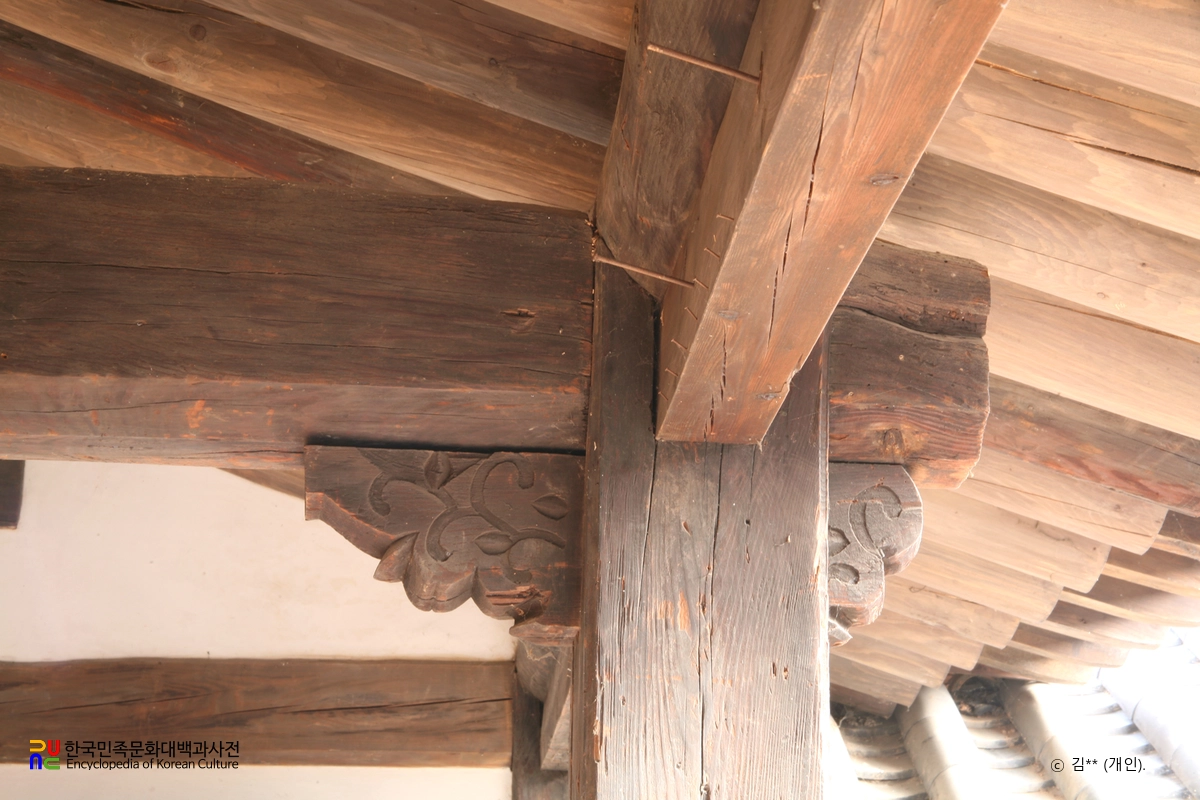

  민도리형식 4
